Cấu tạo máy nén khí công nghiệp: Chi tiết từng bộ phận

Thiết bị Công nghiệp MK - nhà cung cấp hàng đầu các giải pháp và sản phẩm công nghiệp chất lượng cao, tự hào mang đến cho khách hàng những thiết bị tối ưu nhất. Trong đó, máy nén khí công nghiệp là một trong những sản phẩm chủ lực, đóng vai trò quan trọng trong nhiều ngành sản xuất.

Hiểu rõ cấu tạo máy nén khí công nghiệp là điều cần thiết để vận hành, bảo dưỡng và tối ưu hóa hiệu quả hoạt động của thiết bị. Bài viết này sẽ đi sâu vào phân tích chi tiết từng bộ phận cấu tạo của máy nén khí công nghiệp, giúp bạn nắm vững kiến thức và sử dụng máy nén khí hiệu quả hơn.

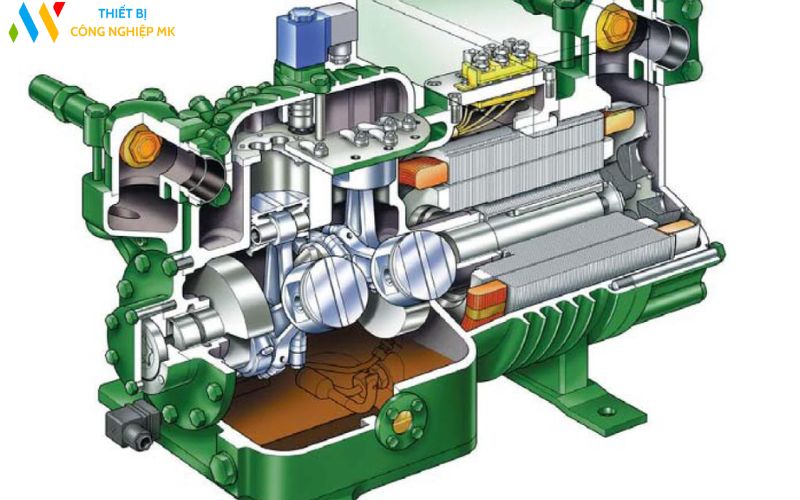

Cấu tạo máy nén khí công nghiệp chi tiết

Phần nén

Phần nén là bộ phận chính của máy nén khí, có nhiệm vụ hút khí từ môi trường, nén khí đến áp suất yêu cầu và đẩy khí nén vào bình chứa. Phần nén thường bao gồm các bộ phận chính sau:

Xy lanh: Là một khoang kín, được chế tạo từ thép hoặc gang, có nhiệm vụ chứa pít-tông và khí nén.
Pít-tông: Là một đĩa tròn, được làm từ thép hoặc gang, có nhiệm vụ di chuyển trong xy lanh để nén khí.
Thanh truyền: Là một thanh nối giữa pít-tông và trục khuỷu, có nhiệm vụ truyền lực từ trục khuỷu đến pít-tông.
Trục khuỷu: Là một trục quay, được làm từ thép, có nhiệm vụ chuyển động quay thành chuyển động tịnh tiến của pít-tông.
Van hút: Là một van một chiều, được đặt ở đầu hút của xy lanh, có nhiệm vụ cho khí vào xy lanh khi pít-tông di chuyển ra xa.
Van xả: Là một van một chiều, được đặt ở đầu xả của xy lanh, có nhiệm vụ cho khí nén ra khỏi xy lanh khi pít-tông di chuyển về phía đầu xả.

Nguyên lý hoạt động của phần nén:

Khi trục khuỷu quay, thanh truyền sẽ truyền lực đến pít-tông, khiến pít-tông di chuyển trong xy lanh. Khi pít-tông di chuyển ra xa, van hút mở, cho khí vào xy lanh. Khi pít-tông di chuyển về phía đầu xả, van hút đóng, van xả mở, đẩy khí nén ra khỏi xy lanh. Quá trình này được lặp lại liên tục, tạo ra dòng khí nén liên tục.

Phần truyền động

Phần truyền động có nhiệm vụ truyền động cho trục khuỷu của máy nén khí, tạo ra lực nén.

Mô tơ điện: Là động cơ điện, được sử dụng phổ biến trong các máy nén khí công nghiệp. Mô tơ điện có ưu điểm là hiệu suất cao, dễ vận hành và bảo trì.
Động cơ đốt trong: Là động cơ sử dụng nhiên liệu để tạo ra năng lượng, thường được sử dụng trong các máy nén khí di động.
Hệ thống truyền động bằng dây đai: Sử dụng dây đai để truyền động từ mô tơ điện hoặc động cơ đốt trong đến trục khuỷu. Hệ thống này có ưu điểm là đơn giản, dễ bảo trì, nhưng hiệu suất truyền động thấp hơn so với hệ thống bánh răng.
Hệ thống truyền động bằng bánh răng: Sử dụng bánh răng để truyền động từ mô tơ điện hoặc động cơ đốt trong đến trục khuỷu. Hệ thống này có ưu điểm là hiệu suất truyền động cao, nhưng phức tạp hơn và đòi hỏi bảo trì thường xuyên.

Hệ thống làm mát

Hệ thống làm mát có nhiệm vụ kiểm soát nhiệt độ của máy nén khí, tránh quá nhiệt gây hư hỏng thiết bị.

Bộ tản nhiệt: Là một bộ phận trao đổi nhiệt, có nhiệm vụ tản nhiệt từ máy nén khí ra môi trường. Bộ tản nhiệt có thể là loại tản nhiệt không khí hoặc tản nhiệt nước.
Quạt gió: Là một thiết bị tạo gió, có nhiệm vụ thổi gió qua bộ tản nhiệt để tăng cường quá trình tản nhiệt.
Hệ thống tuần hoàn nước: Sử dụng nước để làm mát máy nén khí. Nước được bơm tuần hoàn qua bộ tản nhiệt và qua các bộ phận cần làm mát trong máy nén khí.

Hệ thống lọc khí

Hệ thống lọc khí có nhiệm vụ loại bỏ tạp chất, bụi bẩn, nước và dầu khỏi khí nén, đảm bảo khí nén sạch và không gây hại cho thiết bị sử dụng khí nén.

Bộ lọc khí: Là một thiết bị lọc khí thô, loại bỏ bụi bẩn, nước và dầu lớn khỏi khí nén.
Bộ tách nước: Là một thiết bị tách nước khỏi khí nén, thường được sử dụng kết hợp với bộ lọc khí.
Bộ lọc dầu: Là một thiết bị lọc dầu khỏi khí nén, thường được sử dụng trong các máy nén khí không dầu.

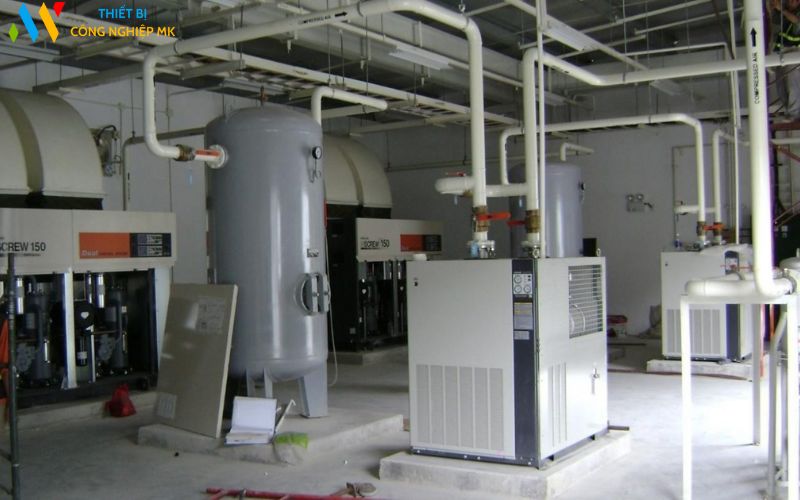

Bình chứa khí nén

Bình chứa khí nén là một thiết bị chứa khí nén, có nhiệm vụ tích trữ và ổn định áp suất khí nén. Bình chứa khí nén thường được làm từ thép chịu áp lực, có dung tích khác nhau tùy theo nhu cầu sử dụng. Bình chứa khí nén thường được trang bị các van an toàn, van xả để đảm bảo an toàn khi sử dụng.

Ưu điểm của máy nén khí công nghiệp

Máy nén khí công nghiệp là một thiết bị không thể thiếu trong nhiều ngành sản xuất, từ sản xuất ô tô, sản xuất thực phẩm, xây dựng, khai thác mỏ đến các ngành công nghiệp nhẹ. Máy nén khí mang lại nhiều lợi ích thiết thực cho các doanh nghiệp, giúp nâng cao hiệu quả sản xuất, giảm thiểu chi phí và đảm bảo an toàn lao động.

Ứng dụng đa dạng

Máy nén khí công nghiệp có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

Cung cấp khí nén cho các thiết bị khí nén: Máy nén khí là nguồn cung cấp khí nén cho các thiết bị khí nén như máy khoan khí, máy bắn vít, máy mài khí, máy cắt khí, máy phun sơn, máy nâng hạ, ...
Sử dụng trong các hệ thống khí nén: Máy nén khí được sử dụng trong các hệ thống khí nén như hệ thống khí nén cho máy móc tự động, hệ thống khí nén cho hệ thống điều khiển, ...
Sử dụng trong các ngành công nghiệp: Máy nén khí được sử dụng trong nhiều ngành công nghiệp như sản xuất ô tô, sản xuất thực phẩm, xây dựng, khai thác mỏ, ...
Sử dụng trong các lĩnh vực khác: Máy nén khí cũng được sử dụng trong các lĩnh vực khác như y tế, nông nghiệp, ...

Hiệu quả kinh tế

Sử dụng máy nén khí công nghiệp mang lại nhiều lợi ích kinh tế cho các doanh nghiệp, bao gồm:

Nâng cao năng suất lao động: Máy nén khí giúp tăng năng suất lao động, giảm thiểu thời gian và công sức cho các công việc sử dụng khí nén.
Giảm thiểu chi phí sản xuất: Máy nén khí giúp giảm thiểu chi phí sản xuất, bằng cách giảm thiểu việc sử dụng nhiên liệu, giảm thiểu thời gian bảo trì, ...
Tăng cường độ an toàn: Máy nén khí giúp tăng cường độ an toàn cho người lao động, bằng cách giảm thiểu nguy cơ tai nạn lao động do sử dụng các thiết bị khí nén.

An toàn và thân thiện môi trường:

Máy nén khí công nghiệp hiện đại được thiết kế với nhiều tính năng an toàn, giúp đảm bảo an toàn cho người sử dụng và môi trường xung quanh.

Hệ thống an toàn: Máy nén khí được trang bị hệ thống an toàn, như van an toàn, van xả, cảm biến nhiệt độ, ...
Tiêu chuẩn khí thải: Máy nén khí được sản xuất theo tiêu chuẩn khí thải, giảm thiểu lượng khí thải độc hại ra môi trường.
Tiết kiệm năng lượng: Máy nén khí hiện đại được thiết kế để tiết kiệm năng lượng, giảm thiểu lượng khí thải CO2 ra môi trường.

Dịch vụ hỗ trợ chuyên nghiệp

Thiết bị Công nghiệp MK cung cấp dịch vụ hỗ trợ chuyên nghiệp cho khách hàng, bao gồm:

Lắp đặt và bảo trì: Cung cấp dịch vụ lắp đặt và bảo trì chuyên nghiệp, đảm bảo máy nén khí hoạt động ổn định và hiệu quả.
Cung cấp phụ tùng thay thế: Cung cấp đầy đủ phụ tùng thay thế chính hãng, đảm bảo máy nén khí hoạt động bền bỉ và hiệu quả.
Bảo hành sản phẩm: Cung cấp dịch vụ bảo hành sản phẩm, đảm bảo quyền lợi cho khách hàng.

Sử dụng máy nén khí công nghiệp là giải pháp tối ưu cho các doanh nghiệp, giúp nâng cao hiệu quả sản xuất, giảm thiểu chi phí và đảm bảo an toàn lao động. Thiết bị Công nghiệp MK tự hào là nhà cung cấp máy nén khí công nghiệp uy tín và chất lượng, cam kết mang đến cho khách hàng những sản phẩm và dịch vụ tốt nhất.

Kết luận

Với những ưu điểm vượt trội về chất lượng, hiệu quả và dịch vụ hỗ trợ chuyên nghiệp, máy nén khí công nghiệp của Thiết bị Công nghiệp MK là lựa chọn tối ưu cho các doanh nghiệp đang tìm kiếm giải pháp nâng cao hiệu quả sản xuất, giảm thiểu chi phí và đảm bảo an toàn lao động.

Hãy liên hệ ngay với Thiết bị Công nghiệp MK để được tư vấn và lựa chọn sản phẩm phù hợp nhất với nhu cầu của bạn.
